دلیل نویز تصویر در دوربین مداربسته چیست؟ راهنمای جامع عیب‌یابی و رفع مشکل

تصاویر با کیفیت و واضح، اساس یک سیستم نظارت تصویری کارآمد هستند. با این حال، بسیاری از کاربران با پدیده‌ی آزاردهنده نویز در تصویر دوربین مداربسته مواجه می‌شوند. این نویزها که می‌توانند به شکل خطوط موازی رنگی، دانه‌دانه شدن تصویر، برفک، یا اعوجاج رنگی ظاهر شوند، شناسایی جزئیات مهم را دشوار کرده و گاهی اوقات کل هدف از نصب دوربین را زیر سوال می‌برند. درک عمیق دلایل نویز تصویر در دوربین مداربسته، اولین گام اساسی برای یافتن راه‌حل‌های مؤثر و بازگرداندن کیفیت اصلی تصویر است. این مشکل می‌تواند ناشی از عوامل متعددی از جمله تداخلات الکترومغناطیسی، مشکلات مربوط به منبع تغذیه، کیفیت پایین تجهیزات، نصب غیراصولی، یا حتی شرایط محیطی نامساعد باشد. در این راهنمای جامع، به کالبدشکافی کامل انواع نویزها، بررسی علل ریشه‌ای آن‌ها، و ارائه راهکارهای عملی و تخصصی برای رفع این معضل پرداخته خواهد شد تا بتوانید وضوح و شفافیت لازم را به تصاویر سیستم نظارت تصویری خود بازگردانید.

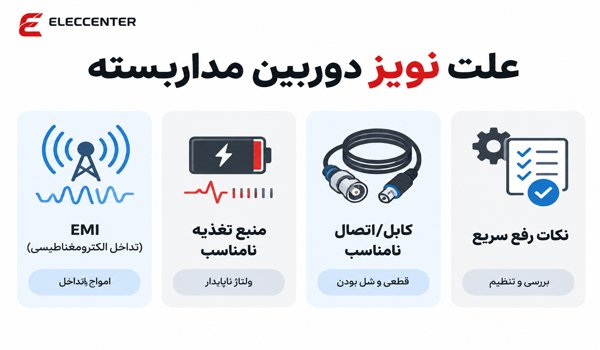

انواع اصلی نویز در تصویر دوربین مداربسته

نویزهای تصویری در دوربین‌های مداربسته را می‌توان به طور کلی به دو دسته اصلی تقسیم کرد: نویزهای الکترومغناطیسی (EMI) و نویزهای مربوط به منبع تغذیه. هر کدام از این دسته‌ها، علائم و نشانه‌های خاص خود را دارند و نیازمند رویکردهای متفاوتی برای رفع هستند.

نویز الکترومغناطیسی (Electromagnetic Interference - EMI)

این نوع نویز زمانی رخ می‌دهد که سیگنال ویدئویی در کابل‌ها، تحت تأثیر میدان‌های مغناطیسی یا الکتریکی خارجی قرار می‌گیرد. منابع رایج این تداخلات شامل کابل‌های برق فشار قوی، موتورهای الکتریکی، ترانسفورماتورها، لامپ‌های فلورسنت، و حتی سایر تجهیزات الکترونیکی پرقدرت هستند. کابل‌های ویدئویی که بدون شیلد مناسب نصب شده‌اند یا بیش از حد لازم در نزدیکی منابع EMI قرار گرفته‌اند، به شدت مستعد دریافت این اختلالات هستند. علائم نویز الکترومغناطیسی معمولاً به صورت خطوط افقی یا عمودی رنگی (اغلب بنفش، سبز یا قرمز) که در تصویر حرکت می‌کنند، دیده می‌شوند. گاهی اوقات این نویزها به صورت الگوهای موازی و ثابت نیز ظاهر می‌شوند.

نویز ناشی از منبع تغذیه (Power Supply Noise)

عملکرد صحیح دوربین مداربسته به شدت به کیفیت و پایداری برق ورودی آن بستگی دارد. نویز در منبع تغذیه زمانی اتفاق می‌افتد که برق ورودی به دوربین فاقد کیفیت لازم باشد. این مسئله می‌تواند ناشی از استفاده از آداپتورهای غیراستاندارد، بی‌کیفیت، با توان نامناسب، یا حتی مشکلات در سیستم برق‌کشی ساختمان باشد. نشانه‌های نویز منبع تغذیه شامل موارد زیر است: برفک (نویز تصادفی و دانه‌دانه)، لرزش یا پرش تصویر، اعوجاج رنگی، یا خاموشی‌های متناوب دوربین. در مواردی، اگر نوسانات ولتاژ شدید باشد، ممکن است به سنسور دوربین آسیب دائمی وارد کند.

عوامل فنی و محیطی مؤثر بر نویز تصویر

علاوه بر دسته‌بندی کلی نویزها، عوامل فنی و محیطی متعددی می‌توانند به بروز یا تشدید این پدیده کمک کنند. شناخت دقیق این عوامل به عیب‌یابی سریع‌تر کمک می‌کند.

کیفیت پایین کابل‌ها و اتصالات

استفاده از کابل‌های ویدئویی (کواکسیال) یا کابل‌های شبکه (برای دوربین‌های IP) با کیفیت پایین، منجر به افت سیگنال و افزایش احتمال دریافت تداخلات می‌شود. کانکتورهای نامناسب، شل، یا زنگ‌زده نیز می‌توانند باعث ایجاد مقاومت اضافی و اختلال در انتقال سیگنال شوند که خود منبع نویز خواهد بود.

نصب غیراصولی کابل‌ها

یکی از اشتباهات رایج نصب، قرار دادن کابل‌های تصویر در کنار یا موازی با کابل‌های برق فشار قوی یا تجهیزات الکتریکی پرقدرت است. همانطور که در بخش نویز EMI ذکر شد، این نزدیکی باعث ایجاد میدان‌های مغناطیسی القایی و اختلال در سیگنال ویدئویی می‌شود. رعایت فاصله استاندارد (حداقل ۱۰ تا ۱۵ سانتی‌متر) و یا عبور دادن کابل‌ها از مسیرهای جداگانه، ضروری است.

مشکلات مربوط به سنسور و لنز دوربین

در برخی موارد، خود دوربین ممکن است منشأ نویز باشد. سنسورهای قدیمی یا آسیب‌دیده، به خصوص در نور کم، نویز بیشتری تولید می‌کنند. گرد و غبار یا رطوبت روی لنز، یا تنظیم نبودن فوکوس نیز می‌تواند باعث کاهش وضوح و ایجاد نوعی اعوجاج شبیه به نویز شود. همچنین، تنظیمات نادرست پارامترهایی مانند بهره (Gain) و شاتر (Shutter Speed) در دوربین، به خصوص در محیط‌های با نور متغیر، می‌تواند به تشدید نویز منجر شود.

عوامل محیطی (دما و رطوبت)

دمای بالا می‌تواند باعث افزایش نویز حرارتی در سنسور دوربین شود، به خصوص در دوربین‌هایی که سیستم خنک‌کننده مناسبی ندارند. رطوبت بالا نیز می‌تواند به قطعات داخلی دوربین آسیب رسانده و منجر به ایجاد اتصالات نامناسب یا خوردگی شود که در نهایت به نویز تصویر منجر خواهد شد.

جدول جامع عیب‌یابی دلایل نویز در دوربین مداربسته

برای تسهیل فرآیند تشخیص و رفع مشکل، جدول زیر به تفکیک نوع نویز، علت احتمالی و راهکار پیشنهادی ارائه شده است

نوع نویز مشاهده شده	علت احتمالی	راهکار تخصصی
خطوط افقی/عمودی رنگی و متحرک	تداخل الکترومغناطیسی (EMI) شدید	جداسازی کامل کابل ویدئو از کابل برق (حداقل فاصله ۱۰-۱۵ سانتی‌متر). استفاده از کابل‌های ویدئویی شیلددار با کیفیت بالا (۹۵% یا ۱۰۰% شیلد). استفاده از فریت (Ferrite bead) روی کابل‌ها برای جذب تداخلات. تغییر مسیر کابل‌ها برای دوری از منابع EMI.
برفک، دانه‌دانه شدن، یا لرزش تصویر	نویز در منبع تغذیه / افت ولتاژ	تعویض آداپتور با یک مدل باکیفیت‌تر، با توان کافی و ولتاژ پایدار (استفاده از پاورهای سوئیچینگ ایزوله توصیه می‌شود). کوتاه کردن کابل برق دوربین در صورت امکان. بررسی اتصالات برق و اطمینان از محکم بودن آن‌ها. استفاده از استابلایزر (Voltage Stabilizer) در مناطقی با نوسان برق شدید.
تصویر سفید، برفکی یا با نقاط رنگی (به خصوص در شب)	افزایش بیش از حد بهره (Gain) سنسور / نور کم	تنظیم دقیق پارامتر Gain در تنظیمات دوربین (کاهش Gain در صورت امکان). بهبود نور محیطی با استفاده از نورافکن‌های مادون قرمز (IR) یا نور سفید. استفاده از دوربین‌هایی با قابلیت تصویربرداری در نور کم (Low-light) یا WDR/HDR. اطمینان از تمیز بودن سنسور و لنز دوربین.
خطوط ثابت عمودی یا اعوجاج رنگی	مشکل در سیگنال ویدئو / اتصال نامناسب	بررسی و تعویض کانکتورهای BNC یا RJ45. تست دوربین با یک کابل و منبع تغذیه دیگر برای رد یا تأیید مشکل از خود دوربین. اطمینان از سازگاری فرمت سیگنال ویدئو (TVI, CVI, AHD, IP) بین دوربین و دستگاه ضبط (DVR/NVR).

راهکارهای پیشرفته و نصب اصولی برای جلوگیری از نویز

جلوگیری از بروز نویز، به مراتب آسان‌تر و کم‌هزینه‌تر از رفع آن است. رعایت اصول نصب و انتخاب تجهیزات مناسب، کلیدی‌ترین عامل در این زمینه محسوب می‌شود.

انتخاب کابل و اتصالات با استاندارد بالا

همواره توصیه می‌شود برای سیستم‌های مداربسته، از کابل‌های ویدئویی (کواکسیال RG59 یا RG6) با درصد شیلد بالا (حداقل ۹۵%) و همچنین از کابل‌های شبکه (CAT5e یا CAT6) با روکش مناسب (مانند UTP یا STP) استفاده کنید. کانکتورهای BNC و RJ45 نیز باید با کیفیت خوب و مطابق با نوع کابل انتخاب شوند تا اتصال محکمی برقرار شود.

نکات حیاتی در مسیردهی و نصب کابل‌ها

رعایت فاصله از منابع تداخل الکترومغناطیسی (EMI) یک اصل اساسی است. کابل‌های تصویر هرگز نباید در کنار یا به صورت موازی با کابل‌های برق فشار قوی، کابل‌های برق DC پرقدرت، یا تجهیزات پرمصرف قرار گیرند. در صورت اجبار به عبور از نزدیکی این منابع، حتماً از کابل‌های شیلددار استفاده کرده و سعی کنید زاویه تقاطع کابل‌ها ۹۰ درجه باشد، نه موازی. همچنین، از خم کردن بیش از حد کابل‌ها یا کشیدن شدید آن‌ها که می‌تواند به ساختار داخلی کابل آسیب برساند، خودداری کنید.

استفاده از منابع تغذیه پایدار و مناسب

انتخاب یک منبع تغذیه (آداپتور یا پاوریونیت) با کیفیت، اولین قدم برای تأمین برق پایدار دوربین است. این منبع باید دارای ولتاژ خروجی صحیح (مطابق با مشخصات دوربین) و توان کافی (آمپراژ مورد نیاز) باشد. استفاده از پاورهای سوئیچینگ ایزوله و فیلتردار، نویزهای الکتریکی را به شدت کاهش می‌دهد. برای دوربین‌های متعدد، استفاده از یک پاوریونیت مرکزی با توزیع‌کننده برق (Power Distribution Box) می‌تواند مدیریت و پایداری را بهبود بخشد. در شرایط ناپایداری برق شهری، نصب یک استابلایزر (Voltage Stabilizer) یا UPS (Uninterruptible Power Supply) اکیداً توصیه می‌شود.

تنظیمات بهینه دوربین و پردازش سیگنال

بسیاری از دوربین‌های مداربسته امروزی دارای قابلیت‌های پیشرفته‌ای برای مدیریت نویز مانند DWDR (Digital Wide Dynamic Range)، BLC (Backlight Compensation) و DNR (Digital Noise Reduction) هستند. تنظیم صحیح این پارامترها، به ویژه DNR، می‌تواند تأثیر چشمگیری در کاهش نویز تصویر، مخصوصاً در شرایط نوری چالش‌برانگیز، داشته باشد. همچنین، در دوربین‌های IP، اطمینان از به‌روز بودن فریمور (Firmware) دوربین نیز به رفع باگ‌های احتمالی و بهبود عملکرد پردازش تصویر کمک می‌کند.

سوالات متداول در مورد نویز دوربین مداربسته

چرا تصویر دوربین مداربسته در شب کیفیت خود را از دست داده و نویزی می‌شود؟

در شب یا محیط‌های کم‌نور، سنسور دوربین برای ثبت هرچه بیشتر نور، حساسیت خود را (که با پارامتر Gain یا ISO شناخته می‌شود) افزایش می‌دهد. این افزایش حساسیت، علاوه بر نور مفید، نویزهای ذاتی سنسور (مانند نویز حرارتی و نویز الکترونیکی) را نیز تقویت کرده و باعث ظاهر شدن نقاط دانه‌دانه و کاهش وضوح تصویر می‌شود. دوربین‌های پیشرفته‌تر با سنسورهای حساس‌تر به نور (مانند سنسورهای STARVIS) و قابلیت‌های دیجیتال کاهش نویز (DNR) می‌توانند این مشکل را تا حد زیادی مرتفع سازند.

آیا استفاده از کابل‌های بلندتر، مستقیماً باعث نویز در تصویر می‌شود؟

به خودی خود، طول کابل عامل مستقیم نویز نیست، بلکه افت سیگنال (Signal Attenuation) ناشی از طول زیاد کابل، به خصوص در کابل‌های بی‌کیفیت، باعث می‌شود سیگنال ویدئویی ضعیف‌تر شود. سیگنال ضعیف، مستعد دریافت تداخلات الکترومغناطیسی (EMI) از محیط اطراف است. بنابراین، استفاده از کابل‌های بلند باید با انتخاب کابل‌های با کیفیت بالا، شیلد مناسب، و در صورت نیاز، با استفاده از تقویت‌کننده‌های سیگنال (Signal Boosters) یا مبدل‌های فیبر نوری همراه باشد تا از افت کیفیت و بروز نویز جلوگیری شود.

چگونه می‌توان تداخلات الکترومغناطیسی (EMI) را در سیستم دوربین مداربسته کاهش داد؟

برای کاهش EMI، باید از منابع اصلی تداخل دور بود. این شامل:
۱. مسیردهی جداگانه کابل‌ها: کابل‌های ویدئو و برق را موازی هم قرار ندهید؛ در صورت لزوم، با زاویه ۹۰ درجه تقاطع دهید.
۲. استفاده از کابل شیلددار: کابل‌های کواکسیال با شیلد قوی (۹۵% به بالا) و کابل‌های شبکه STP (Shielded Twisted Pair) تداخل را به شدت کاهش می‌دهند.
۳. استفاده از فریت‌ها: حلقه‌های فریت را روی کابل‌ها نصب کنید تا امواج الکترومغناطیسی را جذب کنند.
۴. کیفیت تجهیزات: استفاده از دوربین‌ها و منابع تغذیه با کیفیت، مقاومت بیشتری در برابر نویز دارند.
